氢能是指一种来源广泛、清洁无碳、灵活高效、应用场景丰富的二次能源,是推动传统化石能源清洁高效利用和支撑可再生能源大规模发展的理想互联媒介,自“十三五”时期至“十四五”时期,国家政策有序加码,明确其发展目标、重点任务以及保障措施等,积极引导氢能产业的健康发展,近几年,我国氢能行业飞速发展,吸引了众多参与者加入,也涌现出一批有较强竞争实力的知名企业,目前,行业内领先企业主要通过加强技术研发、打通产业链环节、构建销售网络、培养专业人才等形成了一定程度的竞争优势,随着氢能行业的不断发展,客户对氢能源生产综合要求不断提高,行业整合将不断加强,领先企业的市场份额将逐步提升,为实现国家号召的碳达峰、碳中和目标,我司将氢能源定位为实现绿色低碳转型载体、战略性新兴产业和未来产业重点发展方向。


制氢设备生产厂房的建设是根据公司基本需求而建的,主要体现公司的形象及规模,目前市场竞争力及设备需求不断增大,厂房规模大小决定产能的多少,制氢设备厂房建设是由多个区域组成。

一、生产厂房

制氢设备生产厂房是承担企业产品制造或工业性劳务的基本生产单位,同时也是展现一个企业的企业形象、管理水平、产品质量控制和精神面貌的综合反映,是衡量企业综合素质及管理水平高低的重要标志,车间拥有完成生产任务所必需的厂房,场地,机器设备,工具和人员,制造出半成品和各种成品,搞好生产管理,有利于企业增强竞争力,提高产品质量和员工素质,保证生产安全,对提高企业经济效益,增强企业实力具有十分重要意义。厂房内地面整体硬化及区域地面承载力、水电,照明、厂房高度要求等等以及厂房内设施、环评、噪音检测、消防等的基本条件及消防及安全通道等应急标识。厂房内保持通风排气良好的工作环境。

二、制氢厂房布局

根据工艺生产过程的需求,结合有效空间的利用,物料搬运及存放的方便,根据生产和工作安排的人性化管理,适应公司组织结构的合理性和管理的方便,为车间员工提供方便、安全、及舒适的作业环境。


三、制氢厂房的组成

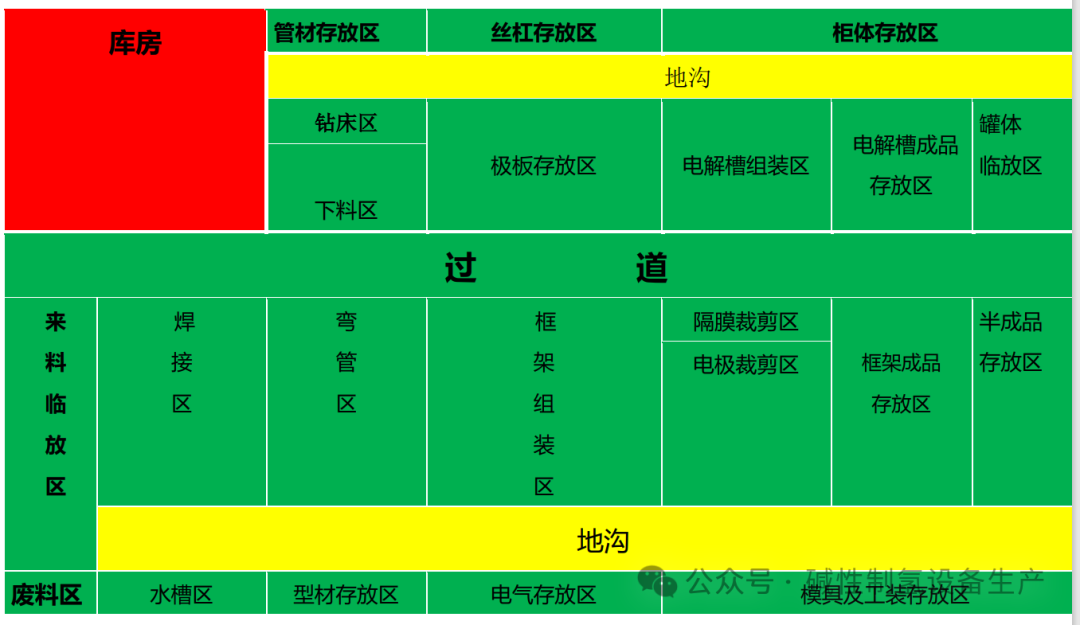

生产车间是由生产部分、辅助部分和员工行政部分组成,根据车间内现有空间,生产工序的有序进展,结合车间现场实际而合理的一个区域划线区分:电解槽组装区、框架组装区、焊接区、下料区、电解槽零部件区、裁剪区、.成品区、来料检验区、合格区及不合格区、管材存放区、临放区、废料区、更衣室、饮用水、吸烟区及厕所等等。

四、制氢厂房的生产能力

制氢设备生产制作车间是以满足公司现状及设备的生产基本需求,车间规模大小展示公司实力及生产能力,车间内满足照明用电,消防安全,生活用水及生产用电的需求,车间内应具备不同吨位型号的行车供生产需求,车间排气除尘{夏天通风流畅及冬天有取暖措施},车间总电源需满足车间用电需求,车间门口及车间内确保大型货车进出,方便成品装车发货,地面做环氧地坪漆,电解槽生产工装及组装升降平台等等提现公司形象及生产实力。

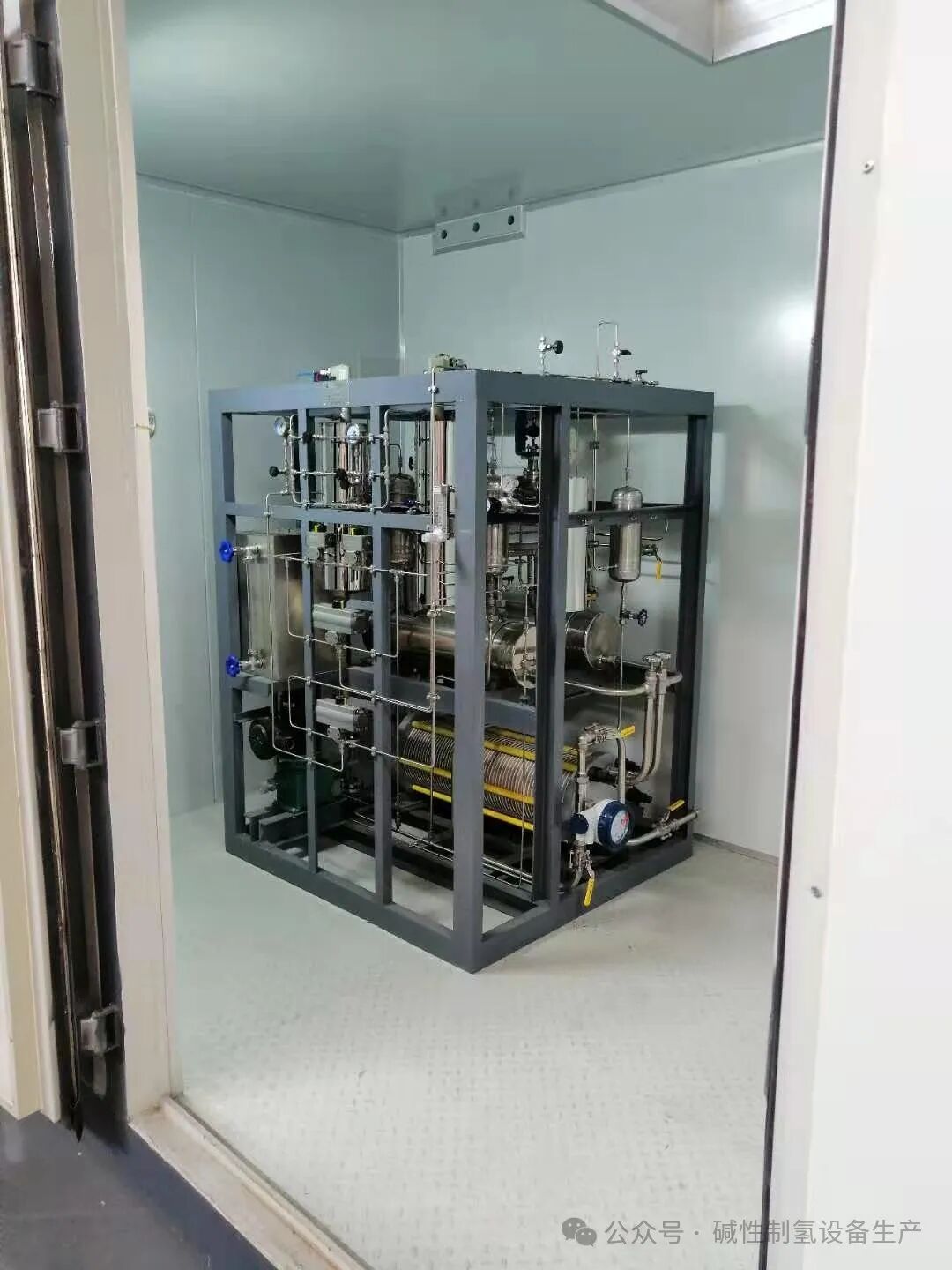

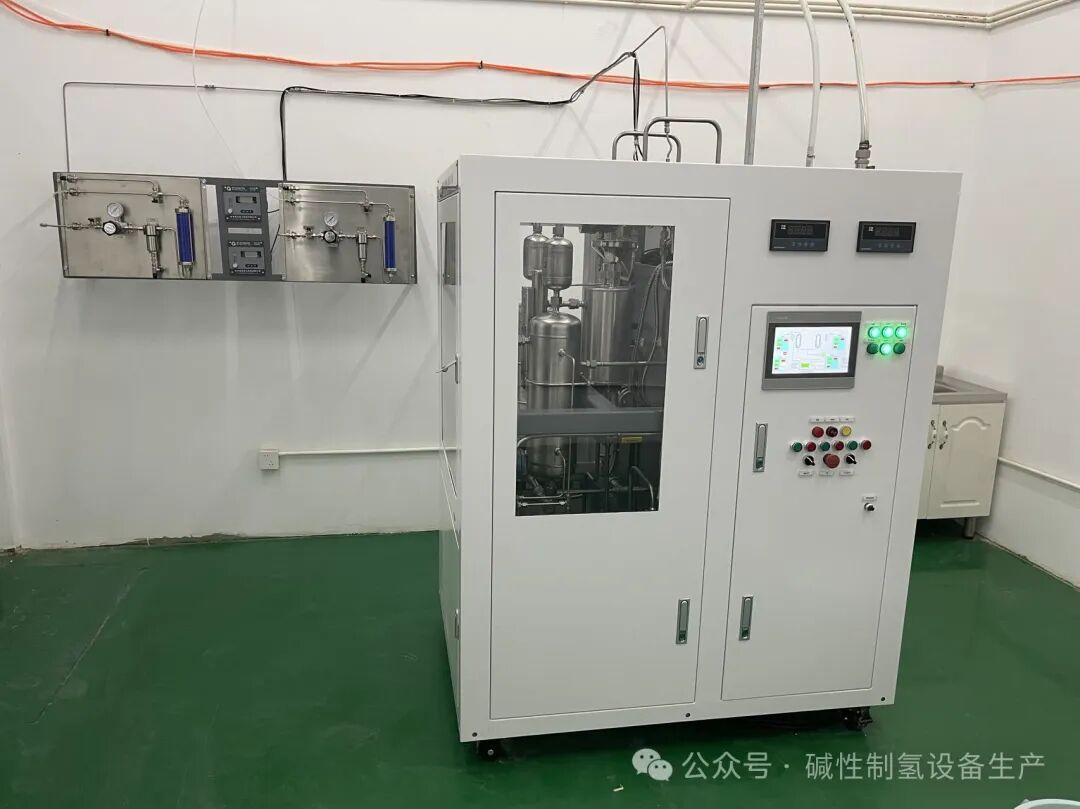

制氢设备生产厂房主要是电解槽组装、分离框架和纯化框架的制作。
电解槽为例

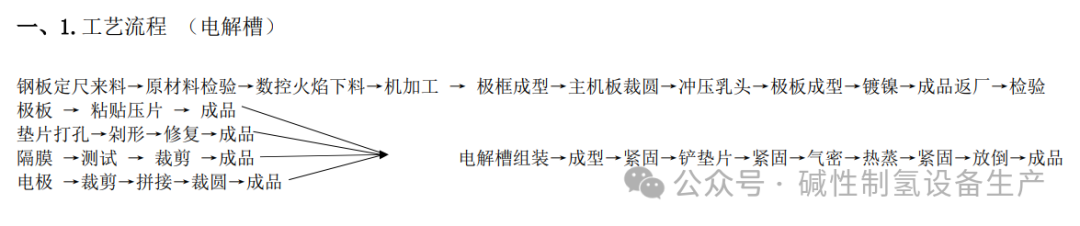

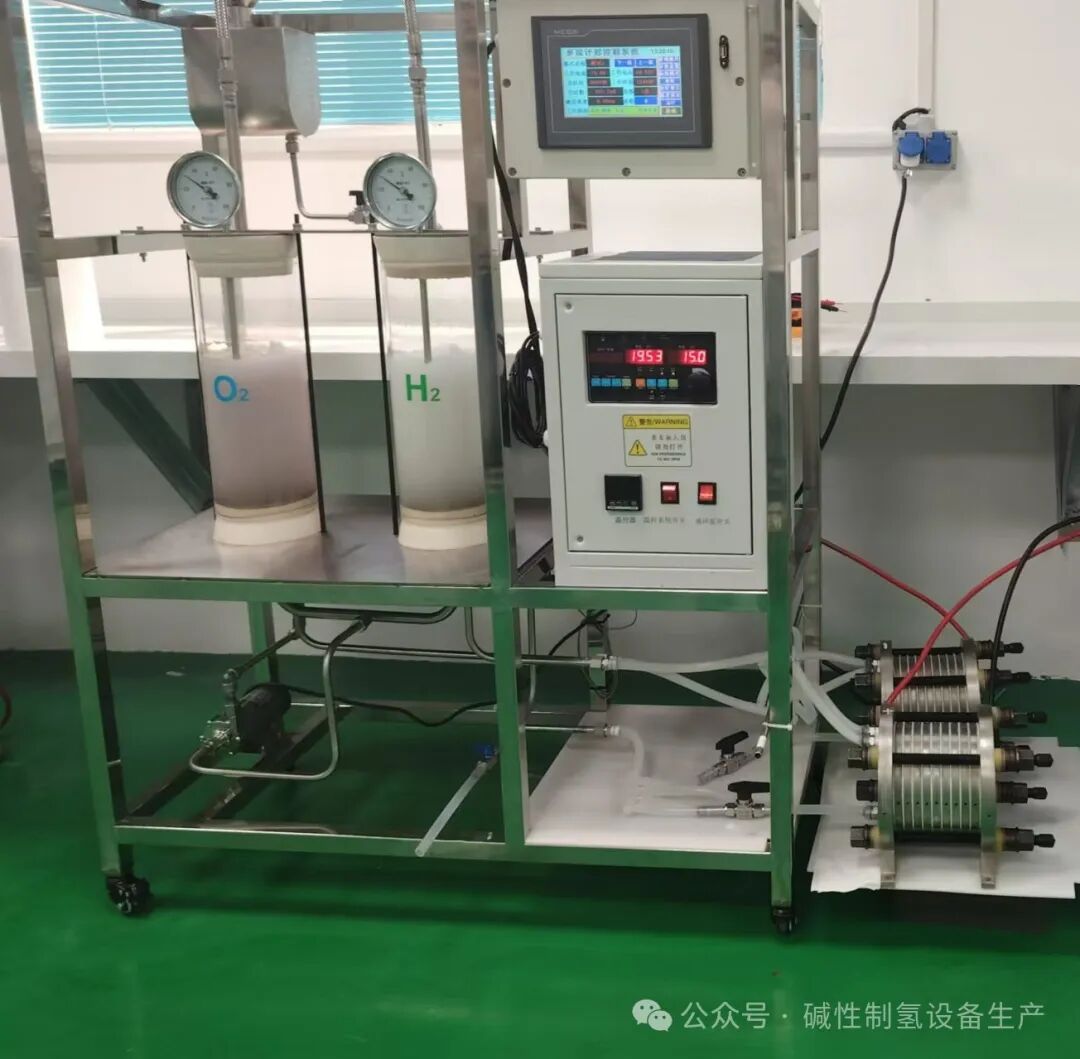

电解槽是碱性水电解制氢设备的主要部件,电解槽区域包括板材下料及加工、主极板冲压及切割,极板焊接,极板焊缝检测,电镀等环节。这些设备工序在氢能产业中扮演着至关重要的角色,其生产过程需要高度自动化和精密的设备支持。

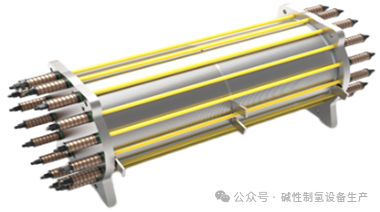

碱性电解槽主体部件由端压板、端极板、中极板、极板、密封垫片、 电极网、隔膜等部件组装而成。

电解槽辅助部件由丝杠、螺母、碟簧、导向环及导向套和绝缘材料等等,电解槽是有数十甚至上百个电解小室, 由螺杆和端压板把这些电解小室叠加在一起形成电解槽,每个电解小室以相邻的2个极板为分界, 包含阳极网、隔膜、 密封垫片、阴极网组成。


碱性电解槽的结构形式是双极压滤式,由以下部分构成:

1、电解小室:由电极网、隔膜、垫片、双极板组成,每个小室以相邻的2个极板为分界。

2、电极:分为阴极电极和阳极电极 ,分别发生还原和氧化反应,生成氢气和氧气。

3、隔膜:用于分隔阳极和阴极区域,防止气体混合。

4、密封垫片:确保电解槽的密封性,防止气液泄漏。

5、双极板:位于相邻的阳极和阴极电极之间,起到传导电流的作用。

此外,碱性电解槽部件外面还有工艺孔,用于组装方便的吊装和维护。

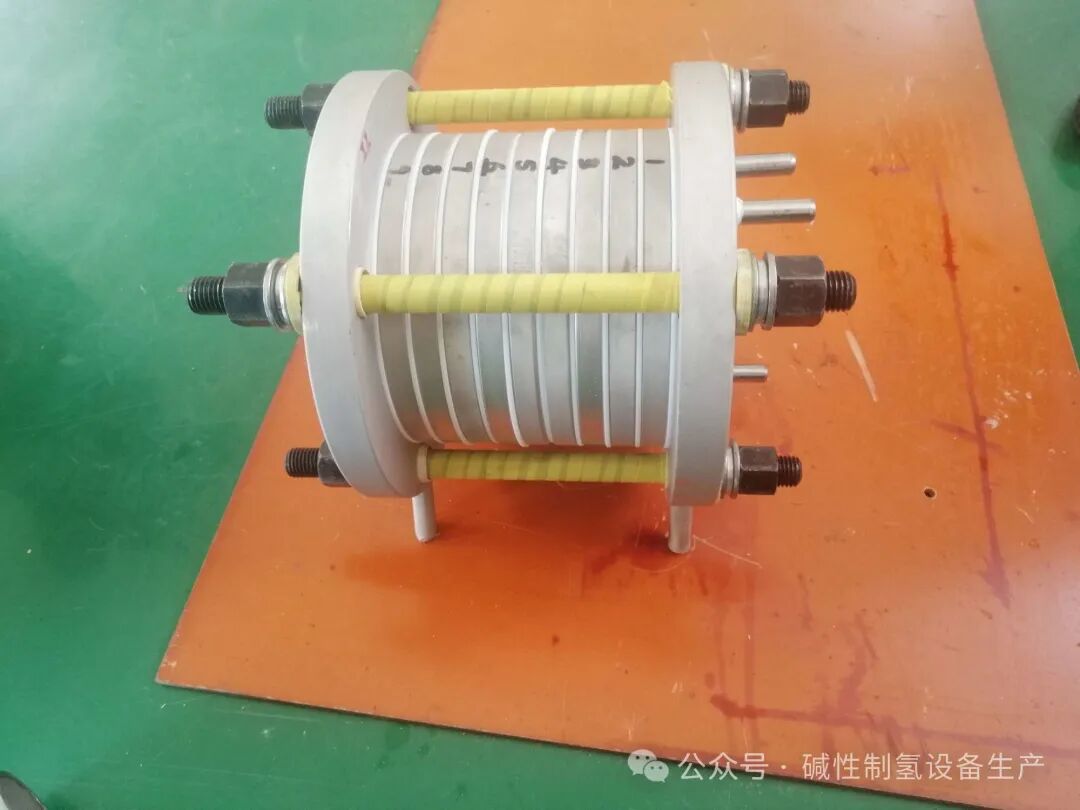

碱性电解槽是由多个电解小室组成,每个小室包含阴、阳极电极网、隔膜、双极板、垫片等组件。在极板的基础上,依次装配阴极网、隔膜、垫片、阳极网再装下一片双极板,这构成一个小室,一正一负逐步叠加至工艺设计数量放入另一端压板后,穿入螺栓及碟簧组件后紧固固定。一正两负逐步叠加至中极板,中极板上依次装配阳极网、垫片、隔膜、阴极网再装下一片极板,依次叠加至工艺设计数量放入另一端压板后,穿入螺栓及碟簧组件后紧固固定。达到工艺设计要求可进入气密和热蒸工序,热蒸工序不是文字描述环节,需经验与现场实际温度断定,不然电解槽的自重问题会使密封垫片的受力不均匀,后期运行会发生泄漏问题。

以上过程需要精确的操作和高质量的组件确保设备的可靠性和性能。为了提升生产效率,电解槽的组装通常在高度半自动化的生产线上进行。例如,液压升降平台和液压螺栓拉伸器是关键的设备。

液压升降平台可以实现人工作业平台的升降,便于组装电解槽的各个组件。这些平台的设计考虑到了超载保护和操作便捷性,确保了组装过程的安全和高效。同时,液压螺栓拉伸器则用于电解槽螺杆的拉伸,通过闭环反馈系统控制端压板的压紧平面度,实现数据化的端压板尺寸平行度要求!组装生产过程中会需求一些工装工具,设施等等,如有需求可联系,可根据产能需求定制化车间布局、工装工具、常用设施、部件常用供应商,碱性电解槽制氢设备技术及生产指导,生产工艺、工序、作业指导书等等需求。非诚勿扰!非诚勿扰!
