直接甲醇燃料电池（DMFC)

直接甲醇燃料电池（DMFC）直接使用甲醇（甲醇-水混合物）作为燃料。与质子交换膜燃料电池（PEM燃料电池）类似，DMFC也使用质子传导膜作为电解质。不过，也可以采用碱性膜。在阳极，甲醇与水混合后首先分解成氢气和二氧化碳。二氧化碳随液态甲醇-水混合物一起被带离阳极。泵持续循环甲醇-水混合物，使其在阳极周围流动。水在阴极产生。

液态甲醇在储存方面比气态燃料更具优势。液态燃料的高能量密度尤其有利。然而，甲醇剧毒，因此必须使用绝对安全且防漏的储存容器。高达120°C的工作温度需要格外注意冷却，尤其是在便携式应用中。

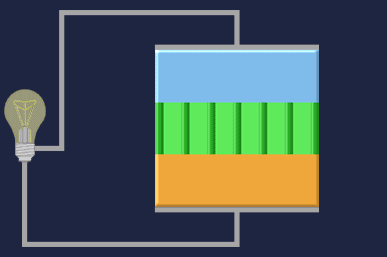

DMFC燃料电池的功能

• 步骤 1：
  阴极的氧气和阳极的甲醇和水在两个回路中分离，从气体空间迁移到催化剂中。

• 步骤二：
  甲醇（CH3OH）与水反应生成二氧化碳和氢气。催化剂将氢气分解成两个氢原子（质子）。在此过程中，每个氢原子失去一个电子。

• 步骤 3
  质子通过电解质（质子传导聚合物电解质膜）迁移到阴极。

• 步骤 4：
  电子从阳极流向阴极，产生电流，为消费者提供电能。

• 步骤 5
  ：阴极的四个电子与一个氧分子复合。注意：在本动画中，从化学角度来看，阴极上显示的氧原子“过多”。实际上，该氧原子还会接受两个电子并参与反应。

• 步骤 6
  现在形成的氧离子带负电荷，并与质子反应生成水。

直接甲醇燃料电池的应用

目前，DMFC（动态甲醇燃料电池）最主要的应用领域是小型便携式系统，这类系统对重量轻和电能输出要求极高。位于慕尼黑附近奥托布伦的Smart Fuel Cell公司推出了首批DMFC商业产品，例如专业摄像机的电源。即使是最好的锂电池，在这种应用场景下也难以满足需求。只要持续供应甲醇，DMFC就能持续供电。更换甲醇罐只需几秒钟。类似的系统也适用于房车。未来，DMFC的应用领域还将包括笔记本电脑和手机。由于DMFC目前正在全球范围内大力发展，预计未来几年将迎来更广泛的市场推广。特别是日本制造商，计划在未来几年内推出非常紧凑的系统。例如，要将DMFC直接应用于手机，还需要进一步小型化。在此之前，至少可以使用所谓的移动电源，通过燃料电池为电池进行移动充电。

将直接甲醇燃料电池（DMFC）、甲醇重整燃料电池（RMFC）以及甲醇重整内燃机放在一起对比，实际上是在对比三种完全不同的“甲醇利用路径”。

它们的核心区别在于：甲醇是直接参与反应，还是先转成氢气，亦或是直接烧掉。

核心架构与技术路径

• DMFC（直接电化学）：甲醇不经过任何转化，直接进入电池堆的阳极进行电化学反应。

• RMFC（重整 + 电化学）：相当于把“化工厂”缩小搬到了车上或设备上。甲醇和水首先进入重整器，在 200°C - 300°C 下催化重整裂解为富氢气体H2 + CO2，然后再把氢气送入燃料电池（通常是高温质子交换膜电池 HT-PEMFC）发电。

• 甲醇重整内燃机（重整 + 热机）：利用内燃机尾气的余热来重整甲醇，将其转化为氢气和一氧化碳的混合气（裂解气），再送入内燃机气缸内燃烧做功。

综合性能多维对比

为了更直观地看清它们在效率、成本和复杂度上的分化，我们可以参考以下技术特性对比：

总结：它们各自的商业落脚点

这三者由于上述特性的分化，在其细分市场中形成了清晰的互补，而非单纯的替代关系：

• DMFC 赢在“小而轻”：尽管效率低、贵金属成本高，但因为没有重整器的体积和重量束缚，它是百瓦级以下、便携式/微型电源、野外单兵作战、微型无人机、长续航物联网传感器的绝佳选择。

• RMFC 赢在“高效能”：完美的把“液体携带方便”和“氢能高效率”结合在了一起。虽然多了一个重整器，但在千瓦级到百千瓦级的场景中（如通信基站备用电源、重卡续航里程延长器、船舶专用副机），重整器的额外体积和启动延迟完全可以被其高效率和低廉的工业甲醇成本所消化。

• 甲醇重整内燃机 赢在“低成本高功率”：它非常适合兆瓦级、大功率重型运载工具或长途货运。它巧妙利用了内燃机废热，既大幅提升了传统内燃机的热效率，又避开了燃料电池高昂的贵金属堆体成本，是当前低碳重型交通工具非常务实的一条过渡技术路线。
