室内光伏效率冲上44%！这块“光头”小屏幕，要干掉电子价签里的所有电池

在超市里，你一定见过那些会自动变价的小型电子价签。这套极大提升零售运营效率的系统，过去一直有个隐秘的痛点：电池寿命。

每一块价签都装着纽扣电池，几千块价签意味着几年后就要面临一场海量的换电池工程。但现在，这个行业正在迎来一场“绝育式”的技术革命——彻底淘汰电池，只依靠超市货架头顶的日光灯或LED光发电。

近日，关于室内光伏与自供电电子价签领域传来新突破：配合特定技术方案，在4小时 500 lux 的日常室内光照下，电子价签便能支撑 5次日常刷新加 24小时心跳信号。而在这背后，是一项近年来极其火爆的前沿技术——室内钙钛矿光伏（Perovskite Photovoltaics）。

而在室内钙钛矿电池的效率官宣战中，一个新的行业基准刷新了：室内弱光光电转换效率（PCE）冲到了 44% 左右。

44% 是怎么做出来的：一个不靠“堆料”的界面方案

这项创下记录的技术成果来自国立中央大学化学系陈铭洲教授团队与瑞士洛桑联邦理工学院（EPFL）的合作。他们研发出一种名为 TFP-TPE 的新型含氟四苯乙烯有机界面材料，相关论文已发表于国际顶级期刊《Advanced Energy Materials》。

在加入了这层仅有纳米级厚度的界面材料后，钙钛矿太阳能电池的单结效率从对照组的 22.30% 提升至 25.29%，随后通过进一步优化空穴传输材料，单结效率推至 25.66%。而在 1000 lux 暖白光 LED 的标准室内测试基准照度下，其 PCE 光电转换效率达到了 ~44%。

【标准室内弱光测试条件】
测试基准: 1000 lux 暖白光 LED
 ├── 单结常规效率: 25.29% ➔ 提升至 25.66%
 └── 室内弱光PCE:  约 44%

这项突破的核心竞争力，在于它走的是一条“降缺陷、优化结构”的路线，而非盲目堆叠复杂成分：

• 结晶更规整：TFP-TPE 抑制了分子聚集并延缓晶体生长速度，使得钙钛矿薄膜结晶更加均匀，显著减少了表面和界面的“坑洼”（缺陷密度下降）。

• 全指标同步上涨：开路电压（Voc）突破 1.13V，短路电流与填充因子（Fill Factor）全线提升，证明整块电池的电荷传输极为顺畅，不存在靠牺牲某项指标强行凑出高效率的“数据漂移”。

• 工艺无额外掺杂：该方案无需额外添加掺杂剂，极大地简化了制备流程。对未来的工业量产而言，步骤少一步，良率与成本压力就小一分。

44% 在室内光伏坐标系里意味着什么？

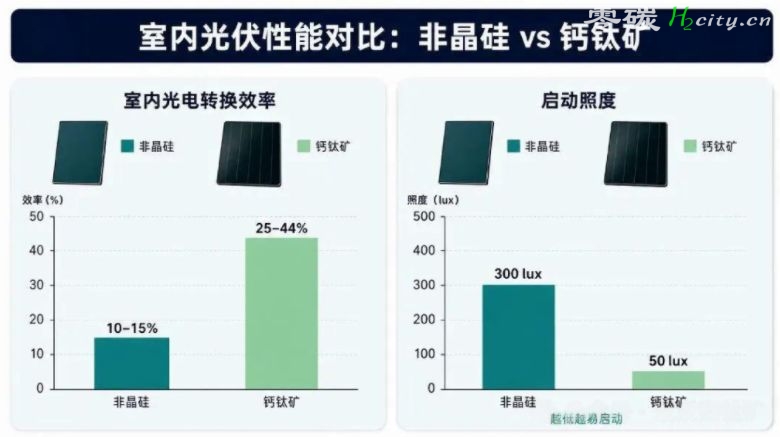

要理解这个数字的份量，必须将其放在室内光伏的产业坐标系中对比。传统室内光伏主要使用非晶硅（a-Si），但其面临着效率低、起充门槛高的双重瓶颈。

特别澄清：44% 是在 1000 lux 基准照度下测得的转换效率，而 50 lux 是电池能够吸收光能并启动工作（起充）的最低门槛。两个数字属于不同照度维度，不能混为一谈。

除了中央大学的界面工程路线之外，室内钙钛矿赛道目前呈现“多路线并进”的态势：

• 反溶剂+碳纳米管（MWCNTs）：在 1000 lux 下做到了 32.63% 的效率。

• 马来亚大学（Pr³⁺掺杂二氧化锡）：将柔性 CsPbBr₃ 电池在弱光下的效率从 0.461% 暴拉至 10.72%，其核心逻辑是通过提升 100 倍的分流电阻来彻底堵住电池内部漏电。

这两条路线分别验证了“改善界面接触”与“抑制内部漏电”的有效性，为未来不同工业场景的选型提供了多样化解法。

电池效率冲上 44%，系统的下一个瓶颈在哪里？

当电池端的能量转化率逼近实用物理上限区间时，一个严肃的工程问题浮出水面：发电端效率够高了，调度端耗得起吗？

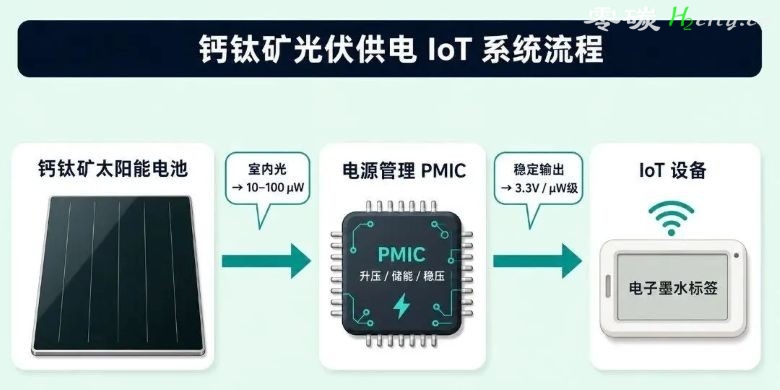

在自供电 IoT 系统中，从光能转换为电能，再到最终供给终端芯片使用，中间必须经过 PMIC（电源管理芯片） 进行电压转换与能量调度。

[ 室内弱光 (50~1000 lux) ]
         │
         ▼
[ 钙钛矿光伏电池 (~44% PCE) ] ── (微瓦级极微弱输入)
         │
         ▼
[ PMIC 电源管理芯片 ] ─── (静态电流 IQ / 冷启动耗电吃掉能量)
         │
         ▼
[ 终端设备 (电子价签/传感器) ]

在 50 lux 的极弱光环境下，一块 4cm² 的钙钛矿小电池输出的总功率可能只有 10 μW（微瓦）左右。此时，PMIC 本身的静态电流（IQ，芯片空转耗电）与冷启动门限将直接决定系统能否存活：

1. 静态电流的“微瓦级吞噬”：

   以业内常用的工业级 PMIC 德州仪器 TI BQ25570 为例，官方 Datasheet 标称其静态电流约为 488 nA。在 3V 工作电压下，芯片自身静态功耗就将吃掉 > 1.1 μW 的能量。对于 10 μW 级别的弱光发电系统，仅 PMIC 的空转损耗就占了 10% 以上。

2. 宽电压跟踪（MPPT）的挑战：

   钙钛矿电池在 1000 lux 下开路电压可达 1.13V，但在 50 lux 弱光下可能陡降至 0.4V 左右，前后电压跨度近 3 倍。虽然如 e-peas AEM10941（冷启动门限约 380mV，Boost 转换工作电压低至 100mV）等芯片在规格书上能覆盖此范围，但在如此宽的跨度下，MPPT（最大功率点跟踪）算法的实测转换效率能否保持不打折，仍是考验芯片设计的关键。

类似的系统级落差在现实中已显现端倪：例如台湾 IRIS Optronics 曾尝试将钙钛矿光伏膜内嵌于电子纸背板中，但在 400 lux 光照下，一块 10 英寸显示器 24 小时收集的能量仅够支持每日刷新 4 次。这一表现与电子价签“4小时充电撑5次刷新”的效率形成了鲜明对比，也暗含了封装损耗、PMIC 选型与电路匹配对最终体验的决定性影响。

结语：从实验室数字到商用“零电池”时代

电池效率冲上 44% 固然令人振奋，但它同时也向整个硬件产业链吹响了下一阶段的号角：发电端（钙钛矿电池）已经走在了前面，调度端（纳安级低功耗 PMIC）与超低功耗显示终端必须紧紧跟上。

只有当高效率的钙钛矿薄膜与超低 IQ 的电源管理芯片完美契合，这 44% 的实验室数字，才能真正变成超市货架上万千随时自动更新、再也不用换电池的“无源”电子价签。

平台声明：该文观点仅代表作者本人，零碳未来网 系信息发布平台，我们仅提供信息存储空间服务。
